تصميم وتركيب الأنظمة الكهربائية في المباني

Home » العمارة » تصميم وتركيب الأنظمة الكهربائية في المباني

تصميم أنظمة كهربائية وتركيب الأنظمة الكهربائية في المباني يتطلب نهجًا دقيقًا لضمان الأداء والسلامة مع التكامل مع العناصر المعمارية. يركز هذا المقال على استعراض مراحل تصميم أنظمة كهربائية، التكامل المعماري، خطوات التركيب، والمعايير الخاصة بالجودة والسلامة. كما يقدم نصائح عملية للمعماريين ودراسة حالة توضح تطبيق هذه الممارسات في مبنى تجاري. الهدف هو مساعدة المعماريين على فهم العملية بأكملها لتحقيق تصاميم كهربائية فعالة وآمنة. يهدف المقال إلى تقديم محتوى يصل إلى حوالي 700-800 كلمة.


مكونات ومخططات لتصميم أنظمة كهربائية في المباني
مجموعة من المكونات والمخططات المستخدمة في تصميم أنظمة كهربائية.

مراحل تصميم النظام الكهربائي

تحليل الحمل الكهربائي

يبدأ التصميم بتحليل الحمل الكهربائي لتحديد احتياجات الطاقة في المبنى. يمكن استخدام برامج مثل ETAP لحساب الأحمال وتوزيعها بدقة، مما يساعد في اختيار أنظمة كهربائية مناسبة.

إعداد المخططات الكهربائية

يتم إعداد مخطط أحادي الخط (Single Line Diagram) لتوضيح توزيع الطاقة ومواقع اللوحات والمخارج. هذا المخطط يشكل أساس تصميم أنظمة كهربائية ويسهل التنسيق مع الخطط المعمارية.

اختيار المواد

اختيار المواد يجب أن يتم بناءً على معايير دولية مثل IEC وUL. تشمل المواد الكابلات، القواطع، واللوحات، مع التركيز على الجودة لضمان المتانة والسلامة لأنظمة كهربائية فعالة.

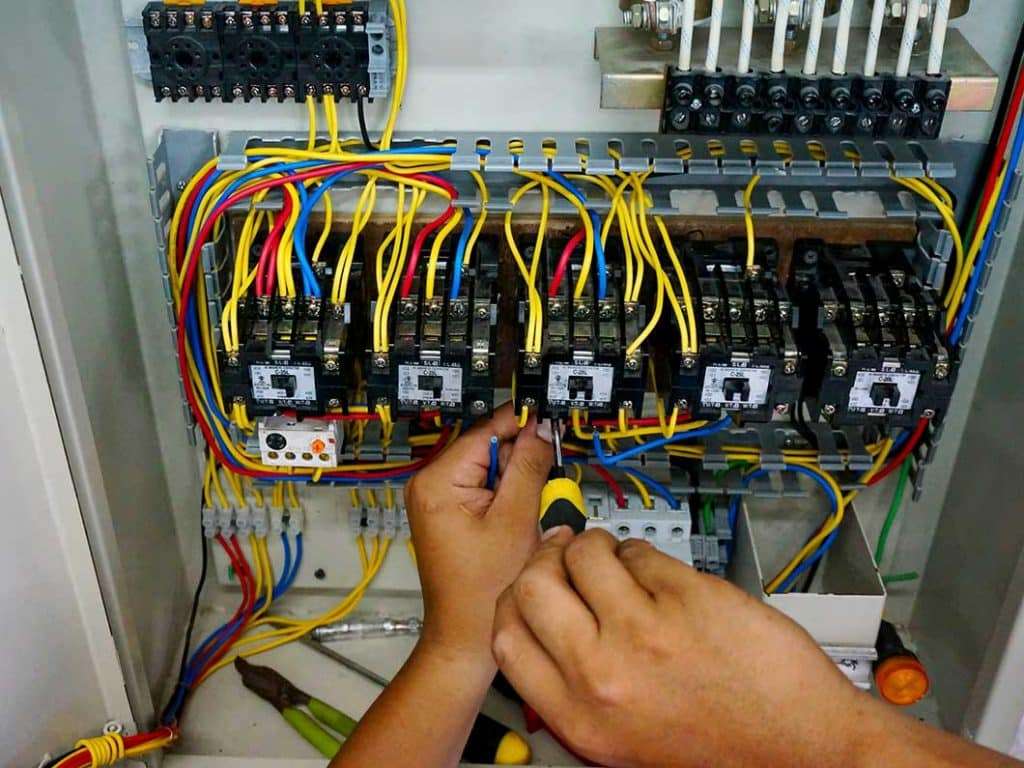

تركيب لوحة تحكم لتصميم أنظمة كهربائية في المباني
صورة لتركيب لوحة تحكم كهربائية في مبنى.

التكامل المعماري

إخفاء الأسلاك والكابلات

يُفضل إخفاء الأسلاك داخل الجدران أو الأسقف المستعارة للحفاظ على التصميم الداخلي. يجب التخطيط المسبق لمسارات الكابلات لتجنب التداخل مع العناصر المعمارية عند تصميم أنظمة كهربائية.

تصميم مواقع اللوحات الكهربائية

يجب وضع اللوحات الكهربائية في مواقع متاحة بسهولة مع مراعاة الجمالية. يمكن دمجها في خزائن مدمجة أو غرف خدمات لتقليل تأثيرها على المظهر العام عند تصميم أنظمة كهربائية.

العنصرالاعتبارات المعماريةالحلول المقترحة
الأسلاكإخفاء دون التأثير على التصميمداخل الجدران أو الأسقف
اللوحات الكهربائيةسهولة الوصول والتناسق الجماليخزائن مدمجة، غرف خدمات

أنابيب كهربائية لتركيب أنظمة كهربائية في المباني
أنابيب كهربائية تمدد لدعم تركيب أنظمة كهربائية.

خطوات التركيب

تمديد الأنابيب والكابلات

يبدأ التركيب بتمديد الأنابيب البلاستيكية أو المعدنية لتوجيه الكابلات ضمن تصميم أنظمة كهربائية. يجب التأكد من أن الأنابيب مقاومة للحرارة والرطوبة.

تركيب القواطع والمفاتيح

يتم تركيب القواطع والمفاتيح في اللوحات الكهربائية لضمان حماية الدائرة عند تصميم أنظمة كهربائية. يجب أن تكون متوافقة مع حمولة المبنى.

اختبار الأنظمة

يشمل الاختبار فحص العزل للكابلات واختبار التأريض للتأكد من السلامة عند تصميم أنظمة كهربائية. يتم استخدام أجهزة قياس للتحقق من الأداء قبل التشغيل.


معايير الجودة والسلامة

معايير مثل NFPA 70 وBS 7671 تحدد اللوائح الأساسية للتصميم والتركيب. NFPA 70 تؤكد على حماية الدائرة وحماية التأريض، بينما BS 7671 تركز على السلامة في الأنظمة الكهربائية الداخلية. يجب الالتزام بهذه المعايير لتجنب المخاطر.


تركيب صندوق توصيل لتصميم أنظمة كهربائية في المباني
صورة تُظهر تركيب صندوق توصيل كهربائي في مبنى.

نصائح للمعماريين

التنسيق مع مهندسي الكهرباء

يجب أن يتعاون المعماريون مع مهندسي الكهرباء منذ بداية المشروع لضمان تكامل تصميم أنظمة كهربائية. هذا التنسيق يساعد في تجنب التعديلات اللاحقة.

استخدام أنظمة معيارية

الأنظمة المعيارية تسهل الصيانة وتقلل التكاليف على المدى الطويل. يُفضل اختيار مكونات متوفرة في السوق.


دراسة حالة: تركيب نظام كهربائي في مبنى تجاري

في مبنى تجاري مكون من خمسة طوابق، تم تصميم نظام كهربائي باستخدام تحليل حمولة دقيق باستخدام ETAP. تم إعداد مخطط أحادي الخط لتوزيع الطاقة عبر لوحات متعددة. تم إخفاء الكابلات داخل الأسقف المستعارة، ووضعت اللوحات في غرف خدمات مجهزة جيدًا. شمل التركيب تمديد أنابيب PVC وتركيب قواطع ثلاثية الطور. بعد التركيب، تم اختبار العزل و التأريض بنجاح، مما ضمن الامتثال لـ NFPA 70. النظام يدعم الإضاءة والتكييف بكفاءة.


سلاك كهربائية في سقف لتصميم أنظمة كهربائية في المباني
أسلاك كهربائية مُدمجة في سقف مبنى.

الأسئلة الشائعة (FAQ)

س: ما أهمية تحليل الحمل الكهربائي؟
ج: يساعد في تحديد احتياجات الطاقة واختيار الأنظمة المناسبة.

س: كيف يمكن إخفاء الأسلاك بطريقة آمنة؟
ج: باستخدام الأنابيب داخل الجدران أو الأسقف مع التخطيط المسبق.

س: ما هي المعايير الأساسية للسلامة؟
ج: NFPA 70 وBS 7671 توفر اللوائح لضمان السلامة والجودة عند تصميم أنظمة كهربائية.


جدول تلخيصي لأهم النقاط

الجانبالنقاط الرئيسية
مراحل التصميمتحليل الحمل، المخططات، اختيار المواد
التكامل المعماريإخفاء الأسلاك، تصميم مواقع اللوحات
خطوات التركيبتمديد الأنابيب، تركيب القواطع، اختبار الأنظمة
معايير السلامةNFPA 70، BS 7671 لضمان الجودة والأمان
النصائحالتنسيق مع المهندسين، استخدام أنظمة معيارية

شخص يقوم بتثبيت نظام إضاءة في سقف  كجزء من تصميم أنظمة الكهرباء
عملية تركيب جهاز إضاءة في السقف باستخدام أدوات كهربائية متخصصة

رأي ArchUp

تصميم أنظمة كهربائية وتركيب الأنظمة الكهربائية يشكل جزءًا لا يتجزأ من نجاح المباني المعمارية، حيث يعزز الأداء والسلامة. استخدام برامج مثل ETAP ومعايير مثل NFPA 70 يعزز الدقة والامتثال. ومع ذلك، يواجه المعماريون تحديات مثل نقص التنسيق المبكر مع مهندسي الكهرباء، مما قد يؤدي إلى تكاليف إضافية. كما أن الاعتماد المفرط على الأنظمة الذكية قد يزيد التكلفة دون فائدة واضحة إذا لم يتم التخطيط جيدًا. الحل يكمن في تعزيز التعاون بين الفرق وإجراء تقييمات دقيقة للنظم قبل التنفيذ.
