هندسة أوبرا هاربن التحدي المتموج والتنفيذ في بيئة التجمد

الاندماج العضوي بين الهيكل والمناظر الطبيعية

تُمثل أوبرا هاربن الكبرى، التي صممها استوديو MAD Architects بقيادة ما يانسونغ، تحفة فنية تتحدى الحدود التقليدية بين المبنى والطبيعة. تقع الأوبرا في منطقة متجمدة على ضفاف نهر سونغهوا في شمال شرق الصين. الرؤية كانت إنشاء مبنى يبدو وكأنه منحوتة تنبثق من المناظر الطبيعية المغطاة بالثلوج، وليس هيكلاً مصطنعاً. أولاً، يجب أن تكون الواجهة الخارجية متموجة وناعمة، لتعكس انحناءات الثلج والجليد المحيطة بها. واجهت هندسة أوبرا هاربن تحديات هيكلية ولوجستية فريدة لتطبيق هذه الرؤية. التحدي الأبرز هو تحقيق الشكل الملتوي والمنحني بالخرسانة والزجاج في بيئة تتسم ببرودة قاسية تصل إلى 38 درجة تحت الصفر. لذلك، تطلبت العملية الهندسية اعتماد النمذجة البارامترية والتصنيع المسبق المعقد.

الهندسة المعقدة: فك شفرة الشكل البارامتري المتموج

الشكل الخارجي للأوبرا هو نتيجة مباشرة لبرامج النمذجة البارامترية التي حولت المنحنيات العضوية إلى إحداثيات هيكلية قابلة للبناء.

1. التحدي الرياضي للأسطح المنحنية ثلاثية الأبعاد

يتميز المبنى بسطح خارجي متموج لا يحتوي على خطوط مستقيمة، مما يتطلب تقنية بناء متقدمة. هذا التحدي استلزم تقسيم الواجهة إلى آلاف الألواح المثلثية غير المتطابقة. نتيجة لذلك، كان يجب تصميم كل جزء بشكل فردي ليتناسب مع منحنيات الهيكل الكلي.

2. الهيكل الهجين: الخرسانة والفولاذ الملتوي

لتحقيق الشكل المتموج، اعتمدت هندسة أوبرا هاربن على نظام هيكلي هجين: النواة الخرسانية: نواتان خرسانيتان قويتان تحملان قاعتي الأوبرا الرئيسية (الكبيرة والصغيرة). هذه النوى توفر الاستقرار الأساسي ضد الرياح والأحمال الرأسية. الإطار الفولاذي: إطار فولاذي مخصص يلتف حول النوى الخرسانية. هذا الإطار هو الذي يدعم الألواح الخارجية المتموجة، ويساهم في نقل الأحمال نحو النواة.

3. تحديات التشويه الحراري

في المناخ المتجمد، يمكن أن تتسبب التغيرات الكبيرة في درجات الحرارة بين الصيف والشتاء في تشويه للهياكل الفولاذية والخرسانية. لذلك، تم تصميم مفاصل توسع خاصة تسمح للحجم الهيكلي بالتمدد والانكماش دون إحداث إجهاد على الواجهات الزجاجية أو الألواح الخارجية.

جدول إحصائيات وبيانات هندسية أساسية: أوبرا هاربن

الجلد الخارجي: الألواح والأخشاب المضيئة

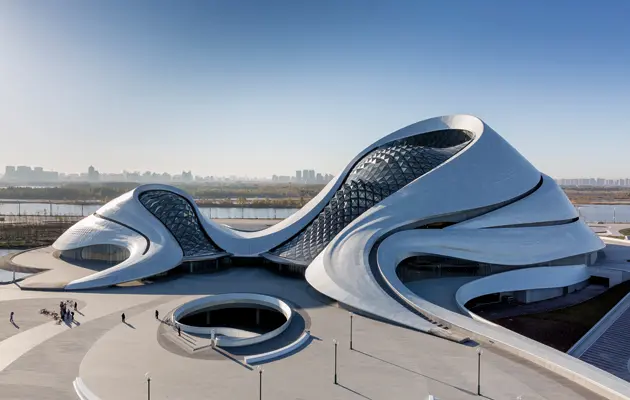

الكسوة الخارجية للمبنى هي العنصر الأبرز الذي يدمج المبنى مع محيطه، وهي مصنوعة من ألواح الألمنيوم البيضاء المتموجة والمغلفة.

1. كسوة الألمنيوم المتموجة

تم تصنيع آلاف ألواح الألمنيوم بأشكال وأحجام مختلفة لتناسب الانحناءات البارامترية. تم استخدام تقنية التشكيل ثلاثي الأبعاد لثني هذه الألواح وتجهيزها في المصنع قبل نقلها إلى الموقع. هذا التصنيع الدقيق يضمن أن يبدو السطح الخارجي سلساً كالثلج المنحوت.

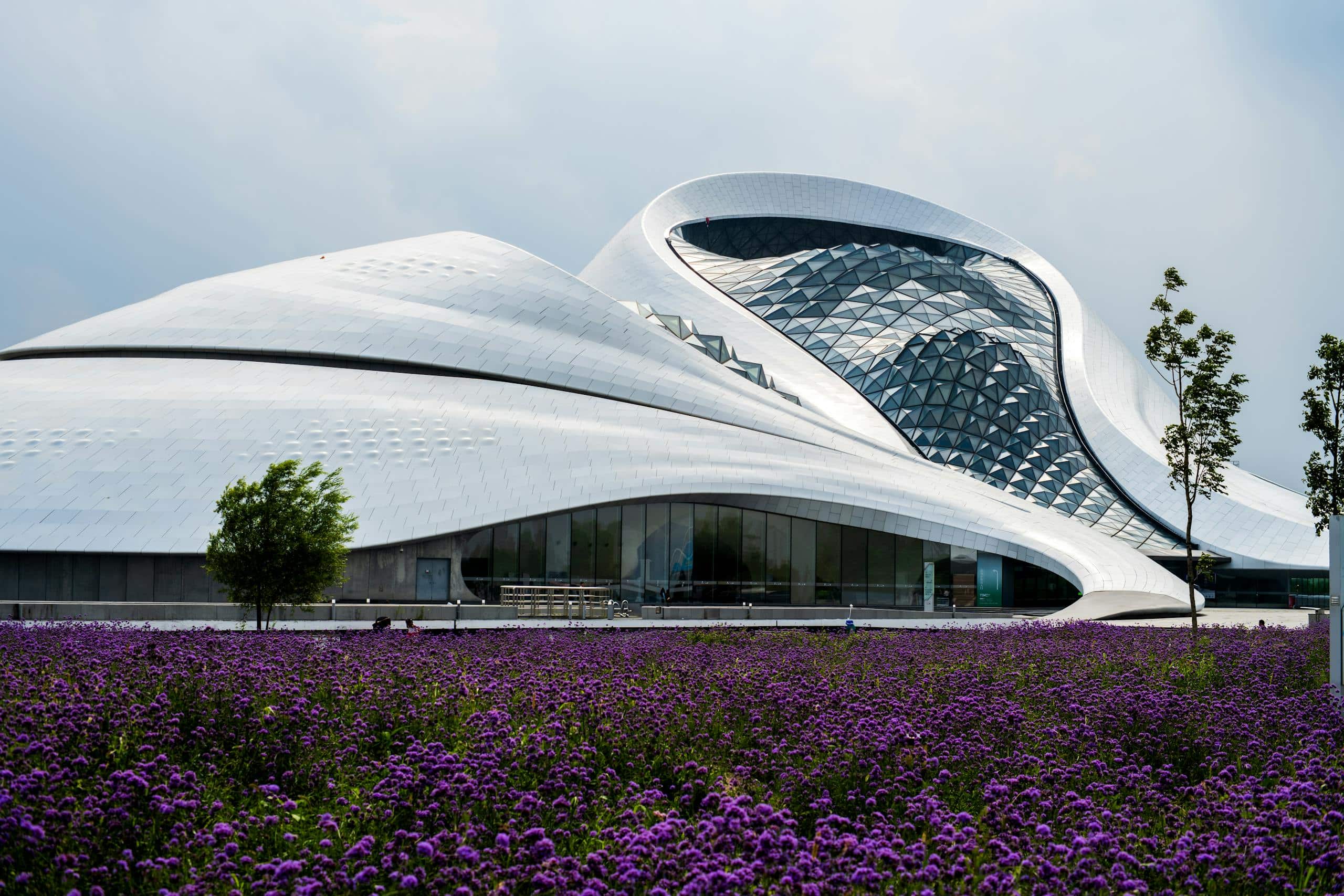

2. الواجهة الزجاجية العضوية

تم استخدام واجهات زجاجية ضخمة تتبع المنحنيات العضوية في القاعة المركزية. هذه الواجهات تم تزويدها بخصائص عزل حراري استثنائية (عزل مزدوج وثلاثي) لمقاومة البرد القارس.

3. الخشب الداخلي كعنصر صوتي

في القاعة الرئيسية، تم تغطية الجدران الداخلية بألواح من خشب الرماد (Ash Wood) المانشوري. هذه الألواح الخشبية تم نحتها وتثبيتها بزوايا محددة لتحسين خصائص الصوتيات (Acoustics) وتوزيع الصوت بشكل مثالي، مما يضمن تجربة استماع عالمية المستوى.

لوجستيات وتحديات الإنشاء في المناخ البارد

شكل الموقع في منطقة التجمد تحدياً هائلاً لعملية الإنشاء والبناء واللوجستيات.

1. حماية موقع البناء من الصقيع

تتطلب أعمال صب الخرسانة في درجات حرارة تحت الصفر تدابير خاصة. أولاً، كان يجب استخدام إضافات كيميائية مضادة للتجمد في خلطة الخرسانة. ثم، تم استخدام بطانيات تسخين وأغطية لحماية الخرسانة حديثة الصب لضمان وصولها إلى القوة المطلوبة قبل التجمد.

2. التجميع والتثبيت الموسمي

كانت العديد من عمليات التجميع واللحام الهيكلي مقيدة بالطقس. على سبيل المثال، كان يجب جدولة أعمال التثبيت المعقدة للسقف الهيكلي خلال مواسم أكثر اعتدالاً، مما تطلب تخطيطاً لوجستياً دقيقاً.

3. إدارة حركة المواد على الجليد

خلال فصل الشتاء، كان يتم نقل بعض المواد عبر نهر سونغهوا المتجمد. هذا التنقل تطلب تصميم طرق مؤقتة على الجليد وحساب قدرة تحمل الجليد للأوزان الثقيلة.

الأنظمة الميكانيكية: حلول التدفئة والتهوية في بيئة الصفر

كان تصميم أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) أمراً بالغ الأهمية لضمان راحة رواد المسرح في بيئة التجمد.

1. نظام التدفئة المركزية

يعتمد المبنى على نظام تدفئة مركزي متطور وموثوق يعتمد على نقل البخار الساخن من محطات طاقة قريبة. هذا النظام هو المعيار في المناطق الباردة ويوفر كفاءة عالية في التدفئة.

2. استراتيجيات عزل المبنى

تم استخدام نظام عزل حراري متعدد الطبقات في الجدران والأسقف والأرضيات. هذا العزل يقلل بشكل كبير من فقدان الحرارة، مما يقلل من الطاقة المطلوبة للتدفئة ويحافظ على درجات حرارة داخلية ثابتة ومريحة.

3. نظام التهوية المستدام

يستخدم نظام التهوية تقنيات استعادة الحرارة لضمان تبادل الهواء الداخلي والخارجي مع استعادة جزء كبير من حرارة الهواء الداخلي قبل طرده. هذا النظام يساهم في استدامة المبنى وتقليل فواتير الطاقة.

الخلاصة

تُمثل أوبرا هاربن الكبرى نقطة تحول في العمارة المعاصرة، حيث تُظهر كيف يمكن لـ التصميم البارامتري الجريء أن يندمج عضوياً مع بيئة طبيعية قاسية. نجحت هندسة أوبرا هاربن في تجاوز تحديات التنفيذ في البرد القارس، وتحقيق الأداء الصوتي الأمثل، من خلال استخدام هيكل هجين متطور وتكنولوجيا إدارة الحرارة. في الختام، يقف هذا المبنى كرمز للإبداع الهندسي الذي يحوّل البيئة القاسية إلى مصدر إلهام.

✦ نظرة تحريرية على ArchUp

تتبنى دار أوبرا هاربين الطراز المعماري التكاملي، حيث تندمج هندستها الانسيابية في الامتداد المكاني مع المناظر الطبيعية المغطاة بالثلج في شمال الصين، مما يمثل طموحاً معمارياً لإقامة مبنى أشبه بالنحت. اعتمد الابتكار الإنشائي على نظام هجين من قلب خرساني مركزي وهيكل فولاذي يلفه، صُمم لمقاومة التمدد والانكماش الحراري الناجم عن تحديات المناخ القاسية. تم تحقيق هيئة المواد عبر آلاف الألواح المثلثية غير المتطابقة باستخدام النمذجة البارامترية، والتي أضفت عليها مظهراً عضوياً. ومع ذلك، يكمن النقد في قيمة التكلفة الوظيفية؛ فالتعقيد الهندسي الهائل الناتج عن هذه الأسطح ثلاثية الأبعاد المنحنية يؤدي إلى زيادة هائلة في تكاليف البناء والصيانة، وقد يطغى على وظيفة الفضاء الأساسية للمسرح، ما يثير التساؤل حول مدى استدامة هذا التعقيد الشكلي مقابل تحقيق الكفاءة في المناخات القاسية.
