فهم رموز المخطط الكهربائي

فهم رموز المخطط الكهربائي،

المخططات الكهربائية بمثابة المركز العصبي لأي تصميم معماري، فهي لا تقوم فقط بتوجيه الكهربائيين والبنائين في مرحلة البناء،

ولكنها توفر أيضًا لأصحاب المنازل ومديري المرافق خريطة طريق أساسية للتعديلات والصيانة المستقبلية.

وفي هذه الشبكة المعقدة من التوصيلات الكهربائية، تلعب الرموز دورًا محوريًا، حيث تعمل هذه التمثيلات الصغيرة ولكن المهمة على تبسيط الأنظمة المعقدة، ما يسمح بعرضها بشكل مضغوط وواضح على المخطط.

فالرموز في عالم التصميم المعماري هي أكثر من مجرد اختصار .

كما أنها تشكل لغة عالمية، ما يضمن أن المهندس المعماري في نيويورك والكهربائي في لندن يمكنهم فهم المشروع والتعاون فيه بسلاسة، حتى لو لم يلتقوا أبدًا.

فلا يؤدي هذا التوحيد القياسي إلى تسهيل التعاون الدولي فحسب، بل إنه يضمن الوضوح ويقلل من فرص حدوث أخطاء في البناء ويعزز التدفق الأكثر سلاسة للمعلومات بين جميع أصحاب المصلحة.

ويتعمق هذا المقال في عالم رموز المخططات الكهربائية، ويوضح معانيها ويسلط الضوء على أهميتها في نسيج التصميم المعماري.

أساسيات الرموز الكهربائية

يعد فهم الرموز الكهربائية جانبًا أساسيًا في التصميم والتخطيط المعماري.

حيث تعمل هذه الرموز كلغة مختصرة تنقل معلومات محددة دون الحاجة إلى شرح أو رسومات تفصيلية.

دعونا نتعمق أكثر في أساسيات هذه الرموز وأهميتها في عالم التصميمات المعمارية.

الحاجة إلى الرموز في المخططات

التبسيط

يمكن للرسومات التفصيلية لكل عنصر كهربائي في المخطط أن تشوش التصميم، ما يجعل من الصعب تفسيره، وتعمل الرموز على تحويل العناصر الكهربائية المعقدة إلى أيقونات سهلة الفهم.

التقييس

تضمن الرموز أن المهندسين المعماريين من مختلف أنحاء العالم أو من خلفيات تدريبية مختلفة يتحدثون لغة مشتركة، سواء في نيويورك أو نيودلهي، يظل رمز منفذ التيار الكهربائي معروفًا عالميًا.

الكفاءة

تعمل الرموز على تسريع عملية الصياغة، ما يسمح للمهندسين المعماريين بنقل المعلومات الأساسية بسرعة، كما أنها تساعد البنائين والكهربائيين في تفسير نوايا المهندس المعماري بسرعة.

العالمية: التحدث بلغة عالمية

التعاون متعدد التخصصات

الرموز ليست مخصصة للمهندسين المعماريين فقط، ويستفيد الكهربائيون والبناؤون وحتى السباكون من فهم هذه الرموز، ما يضمن التعاون السلس عبر مراحل البناء المختلفة.

المشاريع الدولية

بالنسبة للمهندسين المعماريين الذين يعملون في مشاريع عالمية، فإن استخدام الرموز القياسية يضمن وضوح التصاميم، بغض النظر عن اللغة أو الممارسات المحلية.

التطور مع مرور الوقت

السياق التاريخي

على الرغم من أن العديد من الرموز ظلت ثابتة مع مرور الوقت، إلا أنها تطورت أيضًا لتتوافق مع التقنيات والممارسات الجديدة.

كما إن التفكير في الرموز السابقة يقدم نظرة ثاقبة للتطورات في الأنظمة الكهربائية والهندسة المعمارية.

تصميمات مقاومة للمستقبل

مع التقدم التكنولوجي المستمر، يجب على المهندسين المعماريين مواكبة الرموز الناشئة وآثارها.

وهذا لا يضمن الدقة فحسب، بل يعد أيضًا التصميمات لتكون مقاومة للمستقبل، وتستوعب الترقيات أو التجديدات المحتملة.

وتعمل الرموز الكهربائية بمثابة العمود الفقري الذي يربط الرؤية المجردة للمهندسين المعماريين بالواقع الملموس الذي صاغه البنائين والكهربائيين.

كما إن إتقان هذه الرموز لا يقتصر على الكفاءة المهنية فحسب، بل يتعلق بضمان الوضوح والدقة والتعاون في جلب الرؤى المعمارية إلى الحياة.

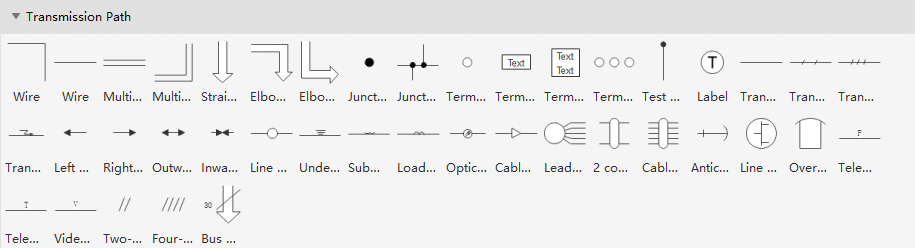

رموز المخططات الكهربائية الشائعة

يعد فهم رموز المخططات الكهربائية وتفسيرها بشكل صحيح أمرًا أساسيًا للمهندسين المعماريين.

فقد تضمن هذه الرموز أن تكون المخططات موجزة ولا لبس فيها وموحدة عبر مشاريع مختلفة، ما يسهل على شركات البناء والكهربائيين وأصحاب المصلحة الآخرين فهم التصميم وتنفيذه بسرعة.

فيما يلي بعض الرموز الكهربائية الأكثر شيوعًا المستخدمة في المخططات المعمارية:

الدوبلكس والمنافذ

المنافذ القياسية

يتم تمثيلها عادة بدائرة متصلة بخطين متوازيين بالحائط، حيث يشير هذا الرمز المعترف به عالميًا إلى منفذ أو وعاء نموذجي بمقبسين.

منافذ GFCI

يتم اختصارها بـ GFCI، تحتوي هذه المنافذ على قواطع دوائر مدمجة تُعرف باسم قواطع دوائر الأعطال الأرضية.

كما إنها ضرورية للمناطق القريبة من مصادر المياه، مثل الحمامات والمطابخ، لمنع الصدمات الكهربائية.

وقد يتم تمثيلها بشكل مشابه للمنافذ القياسية ولكن تحمل علامة “GFCI” أو يكون لها رمز مميز.

مخارج 220 فولت

إذا رأيت الرقم “220” بجوار رمز المنفذ، فهذا يدل على مخرج 220 فولت، وهي مصممة للأجهزة التي تتطلب المزيد من الطاقة، مثل الأفران أو المجففات.

أوعية الأرضية

عادة ما تكون المنافذ الموجودة على الأرض محاطة بمربع، ويمكن أيضًا تمثيل رباعي، أو منفذ بأربعة مقابس، بهذه الطريقة.

أضواء وتركيبات الإضاءة

الضوء القياسي

الرمز الأساسي للضوء هو الدائرة، توفر التفاصيل حول هذه الدائرة والاختصارات المصاحبة لها المزيد من التفاصيل.

غسالات الجدار LED

يمكن ترميز هذه الأضواء بنصف الدائرة المظللة باللون الأسود.

الأضواء الغائرة

تشير الخطوط المائلة عبر الدائرة أو حرف “R” المجاور إلى الإضاءة الغائرة.

الإضاءة المتخصصة

يمكن أن تمثل الرموز مثل الخط الذي يحتوي على نصف دوائر في كل طرف الإضاءة الموجودة أسفل الخزانة،

بينما يمكن أن يشير الخط الذي يحتوي على دوائر صغيرة على كلا الجانبين إلى الإضاءة الشريطية.

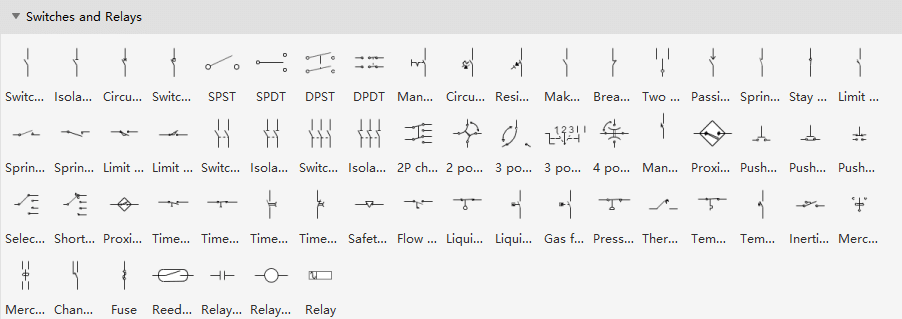

 مفاتيح

المفتاح أحادي القطب

غالبًا ما يُرمز إلى هذا المفتاح على أنه شيء يشبه علامة الدولار ولكن بشريط رأسي واحد، في بعض الأحيان، تتم إزالة الشريط، ولم يتبق سوى حرف “S”.

المفاتيح متعددة الاتجاهات

بالنسبة للمفاتيح ثلاثية أو رباعية الاتجاهات، حيث يتم التحكم في ضوء واحد بواسطة مفاتيح متعددة، يمكن وضع أرقام صغيرة بجوار “S” لتحديد نوعها.

المفاتيح المتخصصة

يمكن أن تشير الاختصارات إلى أنواع مختلفة من المفاتيح، على سبيل المثال، قد يتم تمثيل جهاز التعتيم بحرف “D” بجوار رمز المفتاح.
