مظلات ألومنيوم بيضاوية تستبدل الزجاج المظلل في برج تجاري بمدينة بريزبان

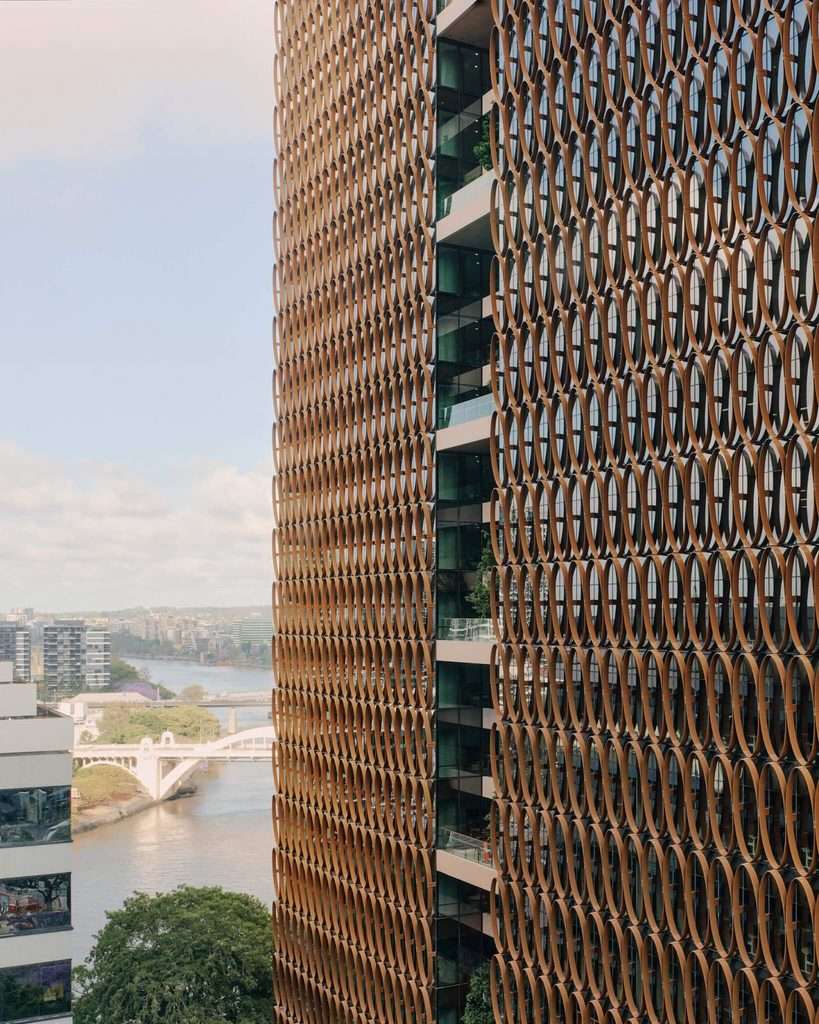

يقدم برج مكاتب تجاري في مدينة بريزبان الأسترالية نظام مظلات شمسية خارجي مصنوع من حلقات الألومنيوم المؤكسد بالنحاس. يغلف التصميم واجهة المبنى بمظلات بيضاوية خفيفة الوزن تمنع حرارة الشمس دون تعتيم الزجاج الداخلي. تستبدل هذه الاستراتيجية البيئية النوافذ الداكنة التقليدية بزجاج شفاف، مما يحافظ على ضوء النهار الطبيعي وإطلالات النهر لشاغلي المبنى.
تعتمد أبراج المكاتب المرتفعة عادة على كتل مستطيلة بسيطة لتقليل تكاليف التشييد والحفاظ على مرونة المخططات الأرضية. ومع ذلك، تخلق واجهات الزجاج القياسية وهجًا شديدًا وتحبس حرارة شمسية زائدة. تحل معظم المشاريع هذه المشكلة بتركيب زجاج داكن، مما يظلم المساحات الداخلية ويحجب المناظر الخارجية. يسلك البرج في بريزبان مسارًا مختلفًا عبر الحفاظ على شكل عام بسيط مع تنشيط الغلاف الخارجي من خلال الضوء والظل.
تتفاعل المظلات الشمسية الخارجية باستمرار مع ضوء النهار المتغير على مدار اليوم. ترسم الحلقات المعدنية المنحنية ظلالاً حركية على السطح الزجاجي الشفاف مع حركة الشمس. يخلق هذا التفاعل نسيجًا بصريًا متجددًا مع الحفاظ على راحة المساحات الداخلية.
محاكاة الحركة الشمسية والكفاءة الهندسية للواجهات

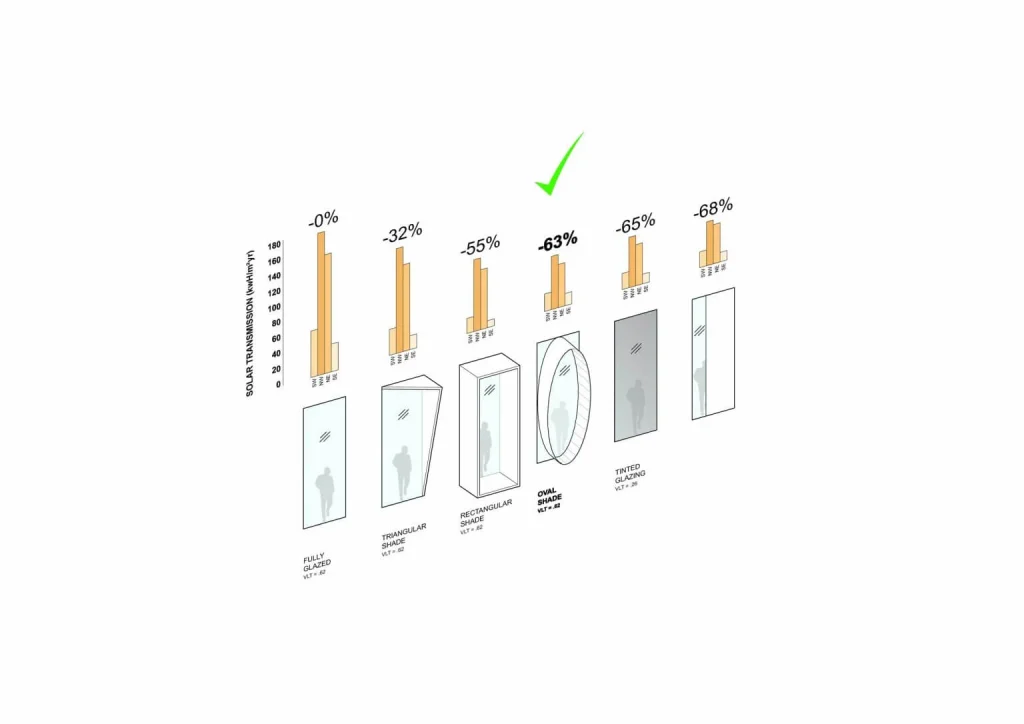

استخدم فريق التصميم برامج المحاكاة الرقمية لتحليل حركة الشمس واختبار زوايا التظليل المختلفة. أظهر التحليل الحاسوبي أن المظهر البيضاوي للمظلات يقلل انتقال الحرارة الشمسية بنسبة 63 بالمئة. تقارب هذه الكفاءة أداء الزجاج المظلل التقليدي الذي يحقق خفضًا بنسبة 65 بالمئة، لكنها تتجنب العتمة البصرية للنوافذ الداكنة. تفوقت الهندسة البيضاوية على الزعانف الشمسية المثلثة التقليدية، لأن الحواف المنحنية تحجب أشعة الشمس المنخفضة مع إتاحة رؤية واضحة من مركز كل نافذة.

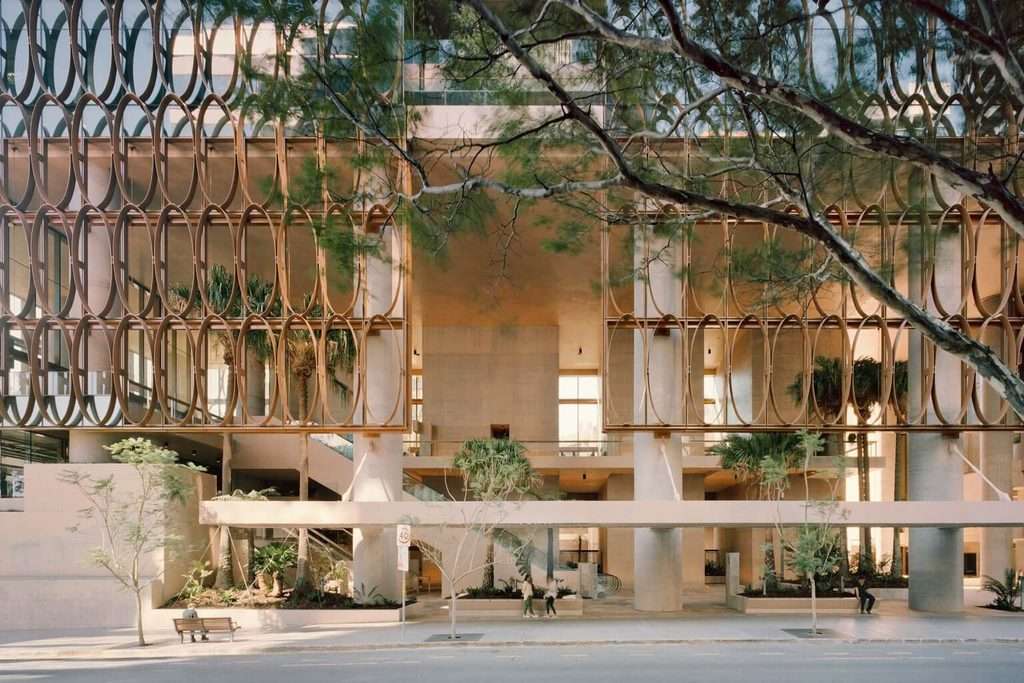

عدل الفريق أيضًا التخطيط الداخلي لدعم الأداء البيئي للمبنى. يمثل نقل قلب الخدمة الخرساني—الذي يضم المصاعد والسلالم—إلى الواجهة الشمالية الغربية حاجزًا حراريًا قويًا ضد أشعة الشمس الشديدة بعد الظهر. تواجه الجبهة الشمالية والغربية أقصى درجات الإشعاع الشمسي في نصف الكرة الجنوبي. يحمي هذا النقل الهيكلي مساحات العمل الداخلية من ذروة درجات الحرارة المرتفعة، كما يتيح توفير ممر مشاة محمي في الطابق الأرضي الجنوبي يتميز بخرسانة ملونة بلون نحاسي دافئ.
التصنيع الجاهز وتركيب الحلقات المعدنية الرقيقة

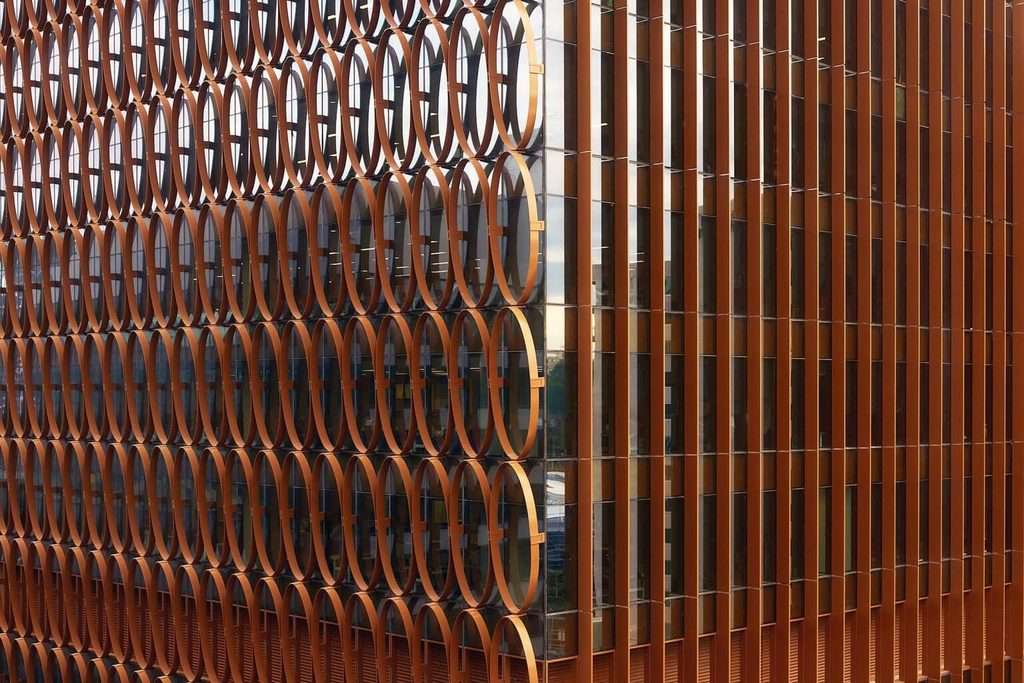

تستخدم المظلات البيضاوية ألومنيوم مؤكسدًا بالنحاس بسماكة رقيقة مع طبقة واقية تمنع التأكسد والتآكل بفعل العوامل الجوية. لتسهيل عمليات التشييد، صمم الفريق الحلقات على شكل أربعة أقسام متطابقة تمثل ربع الشكل البيضاوي. ربط العمال هذه الأجزاء الجاهزة معًا باستخدام البراغي على الأرض قبل رفعها للتركيب في الأعلى.
ثبتت الرافعات عناصر الواجهة على مرحلتين متتاليتين من الأسفل إلى الأعلى. ركّب العمال أولاً جدارًا زجاجيًا تقليديًا باستخدام وحدات زجاجية مزدوجة معزولة وعالية الأداء. بعد ذلك، ثبت الفريق الحلقات البيضاوية مسبقة التجميع ببراغي مباشرة في نتوءات معدنية صغيرة تبرز من جوانب إطارات النوافذ. توفر نقاط التثبيت المخصصة على السقف مواقع آمنة لعمال الصيانة لفحص وتنظيف حلقات التظليل الخارجية بأمان.
ساهم توحيد الأجزاء مسبقة الصنع في تقليل هدر المواد وخفض تكاليف النقل وتصدير المكونات، مع تسريع وتيرة العمل في الموقع. يثبت دمج الزجاج الشفاف مع شبكة المظلات المعدنية الخارجية نجاح الهندسة البيئية للواجهات في تلبية متطلبات كفاءة الطاقة دون التضحية بالاتصال البصري المباشر مع المدينة المحيطة.
منطق الأداء الحراري والعمق الهندسي للواجهة
يعالج البرج تناقضًا مستمرًا في عمارة الأبراج المكتبية المعاصرة. تضحي الجدران الساترة التقليدية بجودة الضوء الطبيعي مقابل خفض الحرارة عبر تركيب زجاج داكن. هنا، يستبدل التصميم التلوين الكيميائي بالعمق الهندسي الخارجي. يحقق المشروع كفاءة بيئية عالية مع الحفاظ على وضوح الرؤية عبر توزيع مظلات ألومنيوم مسبقة الصنع فوق كتلة هندسية بسيطة. يدعم نقل قلب الخدمات الخرساني إلى الشمال الغربي هذا المنطق الحراري، حيث يحول الفراغات الخدمية إلى درع شمسية طبيعية. تعمل الواجهة كفلتر ضوئي حركي بدلاً من كونها حاجزًا مصمتًا. توضح هذه الاستراتيجية كيف تحل المحاكاة الشمسية الحاسوبية متطلبات البيئة دون تغيير مرونة المسقط الأفقي للمبنى.
✦ ArchUp Editorial Insight
يقدم المشروع معالجة ذكية تجمع بين كفاءة الفيزياء البيئية والتكرار الهندسي المتقن للواجهات الحديثة. يثبت هذا النظام الواقي المبتكر أن مشاريع العمارة التجارية قادرة تمامًا على خفض أحمال التبريد الداخلي مع الاحتفاظ بزجاج شفاف يوفر إضاءة طبيعية وافرة لجميع المستخدمين. ينجح الفريق في تحويل غلاف المبنى التقليدي إلى أداة حركية نشطة لتنظيم الضوء دون تعقيد المسقط الأفقي للبرج. لكن تركيب آلاف القطع المعدنية المنفصلة على الواجهات يفرض متطلبات صيانة معقدة تتجاهلها السرديات التسويقية عادة في قطاع التشييد. تراكم الأجواء الاستوائية الرطبة الغبار والأملاح على الأسطح المعدنية الخارجية، مما يستدعي عمليات غسيل متكررة على ارتفاعات شاهقة ترفع تكاليف التشغيل السنوية بشكل كبير. كما يرفع تصنيع هذه الهياكل المعدنية الكثيفة حجم الكربون الكامن الإجمالي للمشروع، مما قد يقلل من صافي الفوائد البيئية طوال عمر المبنى.
فريق المشروع: Hassell, REX, Richards & Spence (معماريو التصميم، معماريو التسجيل، التصميم الداخلي للمبنى الأساسي)؛ Arcadia (معماري المناظر الطبيعية)؛ ADG, Arup (الهندسة الإنشائية والمدنية)؛ JHA, Perigon Group (الهندسة الكهربائية وتصميم الإضاءة)؛ Acoustic Logic, Arup, JHA (الأنظمة الصوتية والمرئية)؛ Graphis (اللوحات الإرشادية واللافتات)؛ WSP, Firerite (السلامة ومكافحة الحرائق)؛ Front, BG&E (مستشارو الواجهات). الموقع: 205 نورث كواي، بريزبان، أستراليا.
ملاحظات المشروع: تمثل شركة Cbus Property الجهة المالكة والمطورة للمشروع. نفذت شركة Hutchinson Builders أعمال المقاولات العامة، بالتعاون مع شركة Zimmermann Façade Solutions كمقاول لتركيب الزجاج. ركبت شركة Quick Fix Aluminum نظام واجهات Capstone Aluminium، بينما قامت شركة Cladding Creations بتركيب الكسوة المعدنية الخارجية باستخدام زجاج مصنع من قبل ASG International وKibing Malaysia.
