برج النور وجدار الطاقة / تونكين ليو
+ 30
- منطقة :
373 مترًا مربعًا
سنة :
2022
الشركات المصنعة: داروين تيراكوتاو شوتون الهندسية المحدودةو تريكا المملكة المتحدة
-
المهندس الرئيسي:
مايك تونكين
-

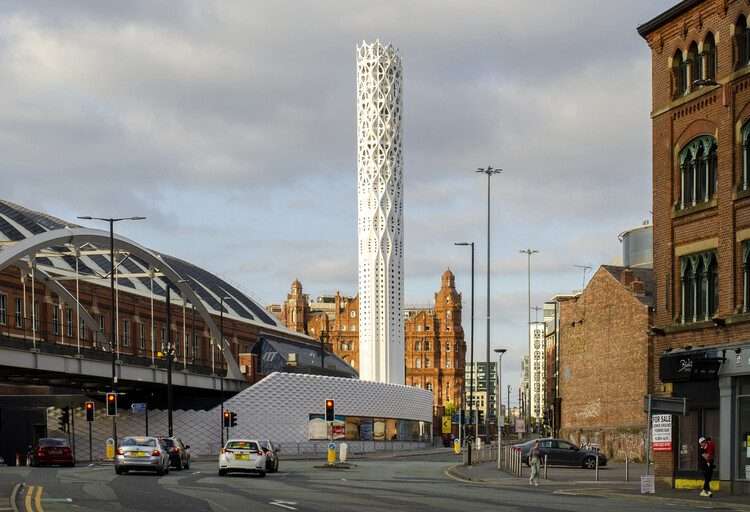

وصف نصي مقدم من المهندسين المعماريين. برج الضوء هو برج يبلغ ارتفاعه 40 مترًا يدعم ويطوق مداخن لمركز طاقة جديد منخفض الكربون في وسط مدينة مانشستر. تم بناء هيكل المحاكاة الحيوية على الابتكار والبحث الذي استمر لعقد من الزمن ، وهو Shell Lace Structure ، الذي ابتكره Tonkin Liu وتم تطويره بالتعاون مع المهندسين في Arup. التعلم من الهندسة في الطبيعة ، شكل البرج هو قوته. يستخدم الهيكل أحادي السطح الخفيف للغاية والرفيع للغاية أقل المواد لتحقيق أقصى استفادة.
تم بناء البرج من صفائح فولاذية مسطحة بسمك 6 و 8 مم ، مصممة خصيصًا ومقطعة بالليزر ، ثم يتم لحامها معًا لإنشاء سطح قوي منحنٍ قوي. جعلت الأساليب الحديثة في البناء باستخدام النمذجة الرقمية المتقدمة والتحليل والتصنيع ، جنبًا إلى جنب مع مبادئ الخياطة ، ابتكار هيكل دانتيل شل ممكنًا. هذا هو أكبر هيكل شيل دانتيل تم بناؤه حتى الآن.
جدار الطاقة عبارة عن واجهة شارع بطول 63 مترًا وارتفاعها من 4 إلى 6 أمتار تحيط بمركز الطاقة الجديد. يعكس البلاط الخزفي المزجج الضوء والحركة من السحب في السماء ، وصخب المشاة والسيارات في الشوارع. يستحضر نمط بلاط المعينات المتشابك المتشابك الطاقة الديناميكية لحركات الأرض ، كما يتضح من الأنماط التي خلفتها أمواج المحيط في الرمال. تنتج 31 نوعًا مختلفًا من البلاط تموجات تزيد في الارتفاع ، عبر إجمالي 1373 بلاطة. داخل هيكل مستوحى من الطبيعة ، يمكن رؤية العمل التكنولوجي لقاعة مركز الطاقة الجديدة من خلال نافذة شريط طويلة.
يتم استخدام الحد الأدنى من الطاقة لإضاءة برج النور. خلال النهار ، تتحرك العواكس المصقولة داخل البرج في الهواء لتعكس ضوء الشمس في غرف البرج وتملأ البرج بالضوء المتحرك. أثناء الليل ، تعمل مصابيح LED الموجهة نحو العاكسات على إنشاء تسلسلات ضوئية متحركة ومبرمجة كل ربع ساعة ، مما يشير إلى مرور الوقت. يعكس جدار الطاقة ضوء السحب المتحركة ومصابيح السيارة الأمامية في الشارع ، فضلاً عن كونه متحركًا بإضاءة مبرمجة مدمجة في الليل. في تواريخ تاريخية على مدار العام ، يضيء البرج والجدار مع الألوان للاحتفال بالاحتفالات الثقافية.
عمل Tonkin Liu مع مصنِّعين محليين لتسليم كل من البرج والجدار. تم تصنيع البرج من قبل Shawton Engineering ، حيث تم حجز اللحام النهائي للأيدي الأكثر خبرة لاثنين من عمال اللحام المخضرمين. تم تصنيع بلاط السيراميك بواسطة Darwen Terracotta ، إحدى أقدم شركات الطين في المملكة المتحدة وأكثرها احترامًا.
مع افتتاح Civic Quarter Heat Network (CQHN) ومركز الطاقة ، يتم تزويد المباني المدنية الرئيسية في وسط مانشستر بطاقة منخفضة الكربون من خلال شبكة بطول 2 كم من الأنابيب المدفونة والمعزولة وكابلات الطاقة. يحتوي مركز الطاقة على محرك عالي الكفاءة بقوة 3.3 ميجاوات يعمل بنظام CHP مزود بغلايتين احتياطيتين سعة 12 ميجاوات ، ولدى المركز القدرة على دمج تقنيات الطاقة المنخفضة / الخالية من الكربون في المستقبل ، بما في ذلك استخدام الغاز الأخضر ووقود الهيدروجين والمضخات الحرارية. دون انقطاع في العرض. يتم تسخير الحرارة من محرك CHP لتوليد الطاقة لتوليد الماء الساخن ، وتوزيعه من خلال أنابيب المنطقة المعزولة عبر المدينة. تعمل التكنولوجيا على تحسين الطاقة ، والمساهمة في تحقيق هدف المدينة المتمثل في أن تصبح صفرًا من الكربون بحلول عام 2038.
يخلق برج النور وجدار الطاقة المكتمل بوابة جديدة بارزة في منطقة مانشستر التاريخية. يشكلون معًا معلمًا شاملاً للطاقة يشرك المجتمعات باستخدام التقنيات المبتكرة في قلب طموح مانشستر منخفض الكربون وخطة عمل تغير المناخ.
